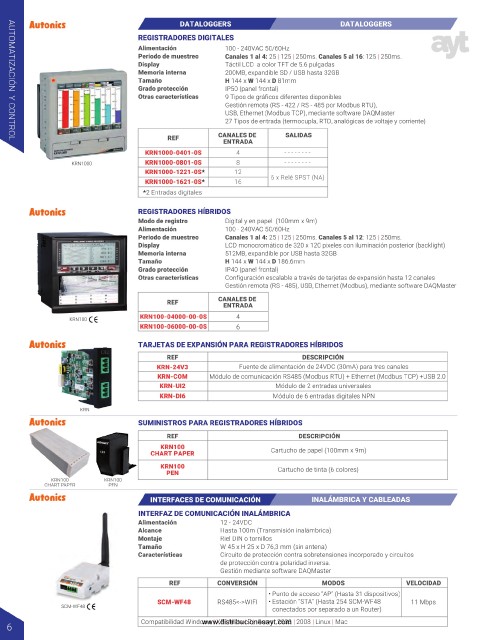

Page 9 - Automatizacion y Control

DATALOGGERS DATALOGGERS
REGISTRADORES DIGITALES
Alimentación 100 - 240VAC 50/60Hz
Periodo de muestreo Canales 1 al 4: 25 | 125 | 250ms. Canales 5 al 16: 125 | 250ms.
Display Táctil LCD a color TFT de 5.6 pulgadas
Memoria interna 200MB, expandible SD / USB hasta 32GB
Tamaño H 144 x W 144 x D 81mm
Grado protección IP50 (panel frontal)
Otras características 9 Tipos de gráficos diferentes disponibles
Gestión remota (RS - 422 / RS - 485 por Modbus RTU),
USB, Ethernet (Modbus TCP), mediante software DAQMaster
27 Tipos de entrada (termocupla, RTD, analógicas de voltaje y corriente)

REF CANALES DE SALIDAS
ENTRADA
AUTOMATIZACIÓN Y CONTROL
KRN1000-0401-0S 4 - - - - - - - -
KRN1000 KRN1000-0801-0S 8 - - - - - - - -
KRN1000-1221-0S* 12
KRN1000-1621-0S* 16 6 x Relé SPST (NA)
*2 Entradas digitales

REGISTRADORES HÍBRIDOS
Modo de registro Digital y en papel (100mm x 9m)
Alimentación 100 - 240VAC 50/60Hz
Periodo de muestreo Canales 1 al 4: 25 | 125 | 250ms. Canales 5 al 12: 125 | 250ms.
Display LCD monocromático de 320 x 120 pixeles con iluminación posterior (backlight)
Memoria interna 512MB, expandible por USB hasta 32GB
Tamaño H 144 x W 144 x D 186.6mm
Grado protección IP40 (panel frontal)
Otras características Configuración escalable a través de tarjetas de expansión hasta 12 canales
Gestión remota (RS - 485), USB, Ethernet (Modbus), mediante software DAQMaster
REF CANALES DE
ENTRADA
KRN100-04000-00-0S 4
KRN100
KRN100-06000-00-0S 6

TARJETAS DE EXPANSIÓN PARA REGISTRADORES HÍBRIDOS
REF DESCRIPCIÓN
KRN-24V3 Fuente de alimentación de 24VDC (30mA) para tres canales
KRN-COM Módulo de comunicación RS485 (Modbus RTU) + Ethernet (Modbus TCP) +USB 2.0
KRN-UI2 Módulo de 2 entradas universales
KRN-DI6 Módulo de 6 entradas digitales NPN
KRN
SUMINISTROS PARA REGISTRADORES HÍBRIDOS
REF DESCRIPCIÓN
KRN100
CHART PAPER Cartucho de papel (100mm x 9m)
KRN100 Cartucho de tinta (6 colores)
PEN
KRN100 KRN100
CHART PAPER PEN
INTERFACES DE COMUNICACIÓN INALÁMBRICA Y CABLEADAS
INTERFAZ DE COMUNICACIÓN INALÁMBRICA
Alimentación 12 - 24VDC
Alcance Hasta 100m (Transmisión inalámbrica)
Montaje Riel DIN o tornillos
Tamaño W 45 x H 25 x D 76,3 mm (sin antena)
Características Circuito de protección contra sobretensiones incorporado y circuitos
de protección contra polaridad inversa.
Gestión mediante software DAQMaster
REF CONVERSIÓN MODOS VELOCIDAD
• Punto de acceso “AP” (Hasta 31 dispositivos)
SCM-WF48 RS485<->WIFI • Estación “STA” (Hasta 254 SCM-WF48 11 Mbps
SCM-WF48 conectados por separado a un Router)

www.distribucionesayt.com
Compatibilidad Windows | XP | Vista | 7 | Server 2003 | 2008 | Linux | Mac
