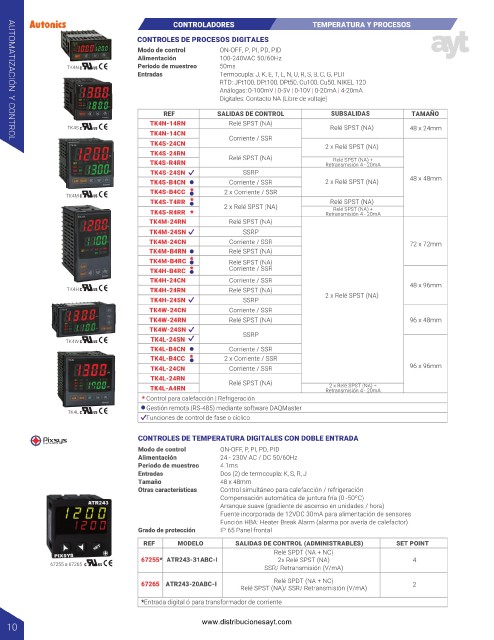

Page 13 - Automatizacion y Control

CONTROLADORES TEMPERATURA Y PROCESOS

CONTROLES DE PROCESOS DIGITALES
Modo de control ON-OFF, P, PI, PD, PID
Alimentación 100-240VAC 50/60Hz
TK4N Periodo de muestreo 50ms
Entradas Termocupla: J, K, E, T, L, N, U, R, S, B, C, G, PLII
RTD: JPt100, DPt100, DPt50, Cu100, Cu50, NIKEL 120
Análogas: 0-100mV | 0-5V | 0-10V | 0-20mA | 4-20mA
Digitales: Contacto NA (Libre de voltaje)
REF SALIDAS DE CONTROL SUBSALIDAS TAMAÑO
TK4N-14RN Relé SPST (NA)
TK4S Relé SPST (NA) 48 x 24mm
TK4N-14CN
Corriente / SSR
TK4S-24CN
AUTOMATIZACIÓN Y CONTROL
2 x Relé SPST (NA)
TK4S-24RN Relé SPST (NA)
Relé SPST (NA) +
TK4S-R4RN Retransmisión 4 - 20mA
TK4S-24SN SSRP
TK4S-B4CN Corriente / SSR 2 x Relé SPST (NA) 48 x 48mm
TK4S-B4CC * 2 x Corriente / SSR
TK4M
TK4S-T4RR * Relé SPST (NA)
2 x Relé SPST (NA) Relé SPST (NA) +
TK4S-R4RR * Retransmisión 4 - 20mA
TK4M-24RN Relé SPST (NA)
TK4M-24SN SSRP
TK4M-24CN Corriente / SSR 72 x 72mm
TK4M-B4RN Relé SPST (NA)
TK4M-B4RC * Relé SPST (NA)
TK4H-B4RC * Corriente / SSR
TK4H-24CN Corriente / SSR
TK4H TK4H-24RN Relé SPST (NA) 48 x 96mm
2 x Relé SPST (NA)
TK4H-24SN SSRP
TK4W-24CN Corriente / SSR
TK4W-24RN Relé SPST (NA) 96 x 48mm
TK4W-24SN SSRP
TK4W TK4L-24SN
TK4L-B4CN Corriente / SSR
TK4L-B4CC * 2 x Corriente / SSR
TK4L-24CN Corriente / SSR 96 x 96mm
TK4L-24RN Relé SPST (NA)
2 x Relé SPST (NA) +
TK4L-A4RN Retransmisión 4 - 20mA
* Control para calefacción | Refrigeración
Gestión remota (RS-485) mediante software DAQMaster
TK4L
Funciones de control de fase o cíclico

CONTROLES DE TEMPERATURA DIGITALES CON DOBLE ENTRADA
Modo de control ON-OFF, P, PI, PD, PID
Alimentación 24 - 230V AC / DC 50/60Hz
Periodo de muestreo 4.1ms
Entradas Dos (2) de termocupla: K, S, R, J
Tamaño 48 x 48mm
Otras características Control simultáneo para calefacción / refrigeración
Compensación automática de juntura fría (0 -50ºC)
Arranque suave (gradiente de ascenso en unidades / hora)
Fuente incorporada de 12VDC 30mA para alimentación de sensores
Función HBA: Heater Break Alarm (alarma por avería de calefactor)
Grado de protección IP 65 Panel frontal
REF MODELO SALIDAS DE CONTROL (ADMINISTRABLES) SET POINT
Relé SPDT (NA + NC)
67255* ATR243-31ABC-I 2x Relé SPST (NA) 4
67255 a 67265
SSR/ Retransmisión (V/mA)
67265 ATR243-20ABC-I Relé SPDT (NA + NC) 2
Relé SPST (NA)/ SSR/ Retransmisión (V/mA)
*Entrada digital ó para transformador de corriente
