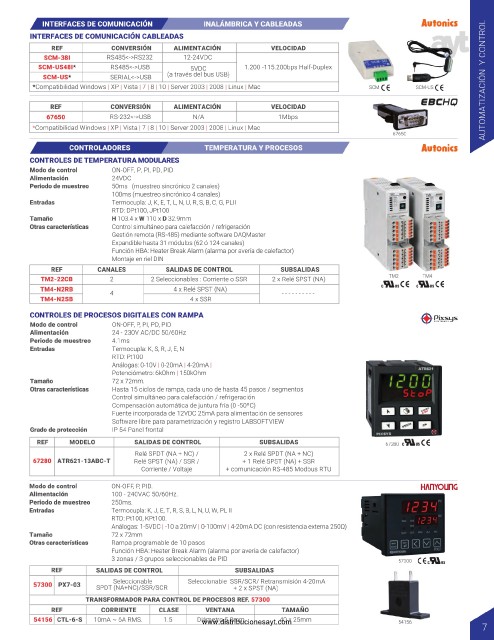

Page 10 - Automatizacion y Control

INTERFACES DE COMUNICACIÓN INALÁMBRICA Y CABLEADAS
INTERFACES DE COMUNICACIÓN CABLEADAS
REF CONVERSIÓN ALIMENTACIÓN VELOCIDAD
SCM-38I RS485<->RS232 12-24VDC
SCM-US48I* RS485<->USB 5VDC 1.200 -115.200bps Half-Duplex
SCM-US* SERIAL<->USB (a través del bus USB) AUTOMATIZACIÓN Y CONTROL
*Compatibilidad Windows | XP | Vista | 7 | 8 | 10 | Server 2003 | 2008 | Linux | Mac SCM SCM-US

REF CONVERSIÓN ALIMENTACIÓN VELOCIDAD
67650 RS-232<->USB N/A 1Mbps
*Compatibilidad Windows | XP | Vista | 7 | 8 | 10 | Server 2003 | 2008 | Linux | Mac
67650
CONTROLADORES TEMPERATURA Y PROCESOS
CONTROLES DE TEMPERATURA MODULARES
Modo de control ON-OFF, P, PI, PD, PID
Alimentación 24VDC
Periodo de muestreo 50ms (muestreo sincrónico 2 canales)
100ms (muestreo sincrónico 4 canales)
Entradas Termocupla: J, K, E, T, L, N, U, R, S, B, C, G, PLII
RTD: DPt100, JPt100
Tamaño H 103.4 x W 110 x D 32.9mm
Otras características Control simultáneo para calefacción / refrigeración
Gestión remota (RS-485) mediante software DAQMaster
Expandible hasta 31 módulos (62 ó 124 canales)
Función HBA: Heater Break Alarm (alarma por avería de calefactor)
Montaje en riel DIN
REF CANALES SALIDAS DE CONTROL SUBSALIDAS
TM2-22CB 2 2 Seleccionables : Corriente o SSR 2 x Relé SPST (NA) TM2 TM4
TM4-N2RB 4 x Relé SPST (NA)
4 - - - - - - - - - -
TM4-N2SB 4 x SSR
CONTROLES DE PROCESOS DIGITALES CON RAMPA
Modo de control ON-OFF, P, PI, PD, PID
Alimentación 24 - 230V AC/DC 50/60Hz
Periodo de muestreo 4.1ms
Entradas Termocupla: K, S, R, J, E, N
RTD: Pt100
Análogas: 0-10V | 0-20mA | 4-20mA |
Potenciómetro: 6kOhm | 150kOhm
Tamaño 72 x 72mm.
Otras características Hasta 15 ciclos de rampa, cada uno de hasta 45 pasos / segmentos
Control simultáneo para calefacción / refrigeración
Compensación automática de juntura fría (0 -50ºC)
Fuente incorporada de 12VDC 25mA para alimentación de sensores
Software libre para parametrización y registro LABSOFTVIEW
Grado de protección IP 54 Panel frontal
REF MODELO SALIDAS DE CONTROL SUBSALIDAS 67280
Relé SPDT (NA + NC) / 2 x Relé SPDT (NA + NC)
67280 ATR621-13ABC-T Relé SPST (NA) / SSR / + 1 Relé SPST (NA) + SSR
Corriente / Voltaje + comunicación RS-485 Modbus RTU

Modo de control ON-OFF, P, PID.
Alimentación 100 - 240VAC 50/60Hz.
Periodo de muestreo 250ms.
Entradas Termocupla: K, J, E, T, R, S, B, L, N, U, W, PL II
RTD: Pt100, KPt100.
Análogas: 1-5VDC | -10 a 20mV | 0-100mV | Ω
Tamaño 72 x 72mm
Otras características Rampa programable de 10 pasos
Función HBA: Heater Break Alarm (alarma por avería de calefactor)
3 zonas / 3 grupos seleccionables de PID 57300
REF SALIDAS DE CONTROL SUBSALIDAS
Seleccionable Seleccionable SSR/SCR/ Retransmisión 4-20mA
57300 PX7-03 SPDT (NA+NC)/SSR/SCR + 2 x SPST (NA)
TRANSFORMADOR PARA CONTROL DE PROCESOS REF. 57300
REF CORRIENTE CLASE VENTANA TAMAÑO
54156 CTL-6-S 10mA ~ 6A RMS. 1.5 Diámetro 5.8mm 40 x 25mm 54156
www.distribucionesayt.com
7
