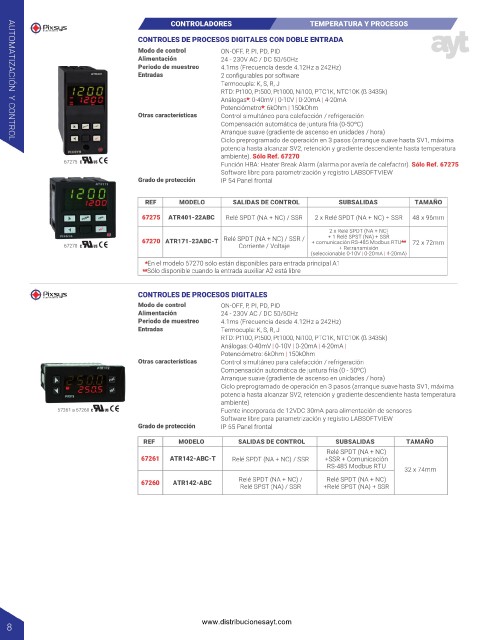

CONTROLADORES TEMPERATURA Y PROCESOS

CONTROLES DE PROCESOS DIGITALES CON DOBLE ENTRADA
Modo de control ON-OFF, P, PI, PD, PID
Alimentación 24 - 230V AC / DC 50/60Hz
Periodo de muestreo 4.1ms (Frecuencia desde 4.12Hz a 242Hz)
Entradas 2 configurables por software
Termocupla: K, S, R, J
RTD: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K (ß 3435k)
Análogas*: 0-40mV | 0-10V | 0-20mA | 4-20mA
Potenciómetro*: 6kOhm | 150kOhm
Otras características Control simultáneo para calefacción / refrigeración
Compensación automática de juntura fría (0-50ºC)
Arranque suave (gradiente de ascenso en unidades / hora)
Ciclo preprogramado de operación en 3 pasos (arranque suave hasta SV1, máxima
AUTOMATIZACIÓN Y CONTROL
potencia hasta alcanzar SV2, retención y gradiente descendiente hasta temperatura
ambiente). Sólo Ref. 67270
67275
Función HBA: Heater Break Alarm (alarma por avería de calefactor). Sólo Ref. 67275
Software libre para parametrización y registro LABSOFTVIEW
Grado de protección IP 54 Panel frontal

REF MODELO SALIDAS DE CONTROL SUBSALIDAS TAMAÑO
67275 ATR401-22ABC Relé SPDT (NA + NC) / SSR 2 x Relé SPDT (NA + NC) + SSR 48 x 96mm
2 x Relé SPDT (NA + NC)
+ 1 Relé SPST (NA) + SSR
67270 ATR171-23ABC-T Relé SPDT (NA + NC) / SSR / + comunicación RS-485 Modbus RTU** 72 x 72mm
67270 Corriente / Voltaje + Retransmisión
(seleccionable 0-10V | 0-20mA | 4-20mA)
*En el modelo 67270 sólo están disponibles para entrada principal A1
**Sólo disponible cuando la entrada auxiliar A2 está libre

CONTROLES DE PROCESOS DIGITALES
Modo de control ON-OFF, P, PI, PD, PID
Alimentación 24 - 230V AC / DC 50/60Hz
Periodo de muestreo 4.1ms (Frecuencia desde 4.12Hz a 242Hz)
Entradas Termocupla: K, S, R, J
RTD: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K (ß 3435k)
Análogas: 0-40mV | 0-10V | 0-20mA | 4-20mA |
Potenciómetro: 6kOhm | 150kOhm
Otras características Control simultáneo para calefacción / refrigeración
Compensación automática de juntura fría (0 - 50ºC)
Arranque suave (gradiente de ascenso en unidades / hora)
Ciclo preprogramado de operación en 3 pasos (arranque suave hasta SV1, máxima
potencia hasta alcanzar SV2, retención y gradiente descendiente hasta temperatura
ambiente)
67261 a 67260 Fuente incorporada de 12VDC 30mA para alimentación de sensores
Software libre para parametrización y registro LABSOFTVIEW
Grado de protección IP 65 Panel frontal

REF MODELO SALIDAS DE CONTROL SUBSALIDAS TAMAÑO
Relé SPDT (NA + NC)
67261 ATR142-ABC-T Relé SPDT (NA + NC) / SSR +SSR + Comunicación
RS-485 Modbus RTU 32 x 74mm
Relé SPDT (NA + NC) / Relé SPDT (NA + NC)
67260 ATR142-ABC
Relé SPST (NA) / SSR +Relé SPST (NA) + SSR
